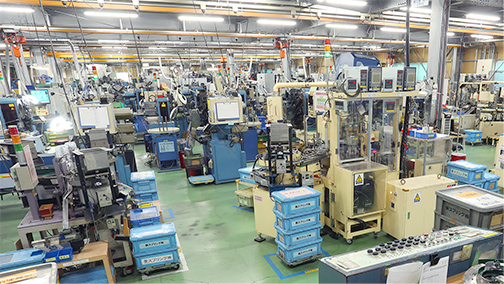

『最新』×『高速』×『高精度』 葵スプリングのばね生産設備: 葵スプリングでは常に最先端技術を追求するために、定期的に設備投資を行っております。
「考えてかたちにする職人技術」×「最新・高速・高精度な生産設備」の掛け合わせによって
形状的に加工が難しい製品でも「オートメーション（自動生産化）」を実現させます。

主要設備一覧

スプリングの生産設備

生産設備	台数
コイリングマシン Φ0.12～4.0 mm / 圧縮コイルばね	10台
NCスプリングフォーミングマシン Φ0.2～6.0 mm / 様々な形状のばね・線細工	30台
ベンディングマシン Φ8～13 mm 鉄線 / 太線の線細工など	1台
平角線ベンディングマシンｔ3.0～6.0 mm /バスバー・銅バー	1台
プレスマシン 20～80トン / プレス品・板バネ	16台
スプリング研磨機圧縮コイルばねの両端研磨	3台
工作機械（旋盤・フライスなど）治工具（専用ツール）の製作	複数台

検査機

検査設備	台数
荷重試験機	4台
投影機	2台
工具顕微鏡	2台
画像寸法測定器	2台
ワンショット3D形状測定機	1台

その他

その他設備	台数
超音波脱脂洗浄機	1台
電池部品封口体組立機	複数台

線バネ加工設備の特徴・強み

量産

コイリングマシン

基本的なスプリングをつくるコイリングマシンです。
当社では高速生産ができる加工設備を取りそろえており、品質向上、コストダウンに対応できます。
線径はΦ0.12～4.0 ｍｍに対応可能です。

コイリングマシンの写真

スプリングフォーミングマシン

様々な形状のスプリング・線細工品をつくるマシンです。
当社では最新鋭のスプリングフォーミングマシンを20台以上保有しており、線径はΦ0.2～6.0mmに対応しています。
高品質・高難度の案件にも対応できます。

スプリングフォーミングマシンの写真

スプリング・ワイヤーフォーミングマシン
FMUシリーズ

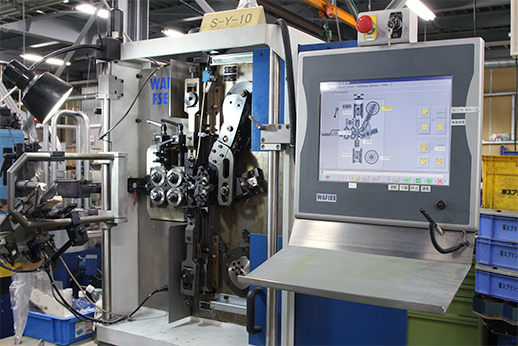

ドイツ wafios社製の高性能なフォーミングマシンです。
当社では、FMUシリーズを16型～40型の5台を保有しており、『高精度』『高速』の生産に強みを発揮しています。
線径Φ0.4～4.0mmまでの加工に対応しております。

特殊な加工を自動化した事例

CNCコイリング・ベンディングマシンFMUシリーズの写真

大型ワイヤーフォーミングマシン

板屋製作所製 RXシリーズ 60型（RX-60）です。
線径～Φ6.0mmの太線のワイヤーフォーミングが可能で様々な形状のスプリング・線加工品を生産しています。
手加工の製品を機械で量産化した事例もございます。

加工事例とダブルトーションばねの加工の様子（動画）

大型ワイヤーフォーミングマシンの写真

立体曲げオートベンダーマシン

丸昭機械製オートベンダーマシン（MB13-3DC）です。
硬鋼線・ピアノ線ならΦ7.0mm 鉄線ならΦ13.0mmまでの太線の加工を得意としており、自動車シート部品などの線材曲げ加工に強みを発揮します。

設備紹介とピアノ線A種Φ8.0mm加工（動画）

立体曲げオートベンダーマシンの写真

BMF60 平角線ベンディングマシン

ｔ3.0～6.0mmの銅バー加工に特化したマシンです。
主にバスバー（ブスバー）を生産する設備で、フラットワイズ曲げに加えてエッジワイズ曲げも可能です。

バスバー平角銅線加工について

BMF60 平角線ベンディングマシンの写真

コイリングマシンによる圧縮コイルバネの製造

コイリングマシンによる細線圧縮コイルバネの製造

NCスプリングワイヤーフォーミングマシンによる ねじりコイルバネの製造

NCスプリングワイヤーフォーミングマシンによる ホースバンドの製造

wafios社FMU25によるねじりコイルバネの製造

wafios社FMU25によるダブルトーションスプリングの製造

試作・小ロット生産

試作、小ロット生産のスプリング、曲げ製品は、このような設備で加工いたします。

手巻きコイリング機

曲げベンダー

マイコイラー

板バネプレス加工品

プレス

金型

プレスに金型をセットし、板バネ・プレス加工品を生産します。

金型3

超音波洗浄機

本洗浄機は、プレス加工・ワイヤーフォーミング加工の油および埃などを除去する洗浄機です。
異物混入コンダミ防止が必要とされる精密部品の洗浄には最適です。

材質：SUS、アルミ、鉄、ニッケル、チタンなど

対象製品：バネ、線加工品、プレス加工品、板金加工品、金網、パイプなど

洗浄カゴ大きさ（ｍｍ）480×625×300（高さ）

検査機

画像寸法測定器

製品の寸法規格を登録すれば、ボタンひとつで瞬時に全箇所を測定してくれます。
・測定時間の大幅短縮
・測定誤差のばらつき解消
などのメリットがあり、品質向上、コスト削減に貢献する測定器です。

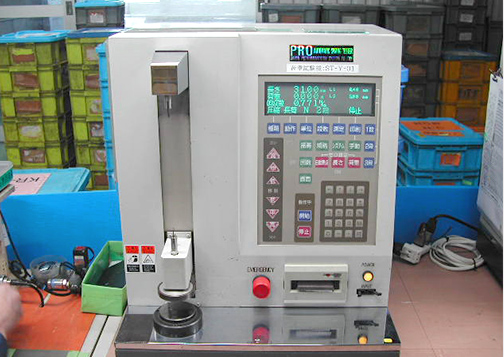

荷重試験機

引張長さ：～600mm
荷重：2N～3000N
ばねの荷重を測定する試験機で、当社では大小合わせて4台保有しております。
測定するばねのサイズ・荷重によって試験機を使い分けており、対応可能な範囲は上記の通りです。
